ביישומים תעשייתיים, שסתומים בדרך כלל אינם עוברים בדיקות חוזק במהלך שימוש קבוע. עם זאת, לאחר תיקונים או כאשר גוף השסתום ומכסה המנוע סבלו נזק לקורוזיה, בדיקות חוזק נדרשות כדי להבטיח בטיחות וביצועים.
מדיה בדיקת לחץ נפוצה כוללתמים, שמן, אוויר, אדים וחנקןו להלן שיטות הבדיקה לסוגים שונים של שסתומים תעשייתיים, כולל שסתומים פנאומטיים.

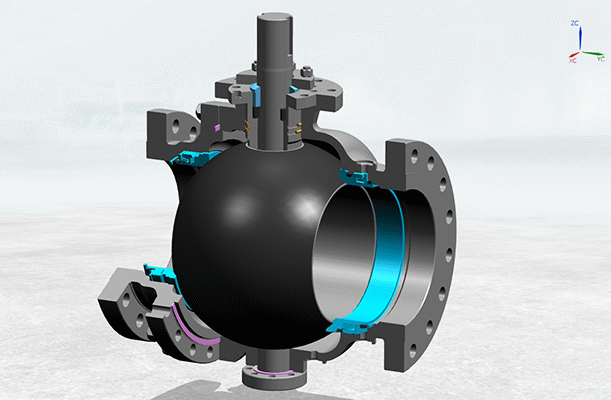

⚫ בדיקת שסתום כדור
1️⃣ שסתום כדור צף
השסתום צריך להיותחצי פתוחבמהלך מבחן הכוח.
מבחן חותם: הציג את מדיום הבדיקה מקצה אחד תוך שמירה על הקצה השני סגור. סובב את הכדור מספר פעמים ואז בדוק אם יש דליפות על משטח האיטום, האריזה ואטם. חזור מהקצה השני.
2️⃣ שסתום כדור טרוניון
סובב את הכדור כמה פעמים לפני הבדיקה.
סגור את השסתום, הציג את מדיום הבדיקה מקצה אחד ובדוק אם ירידת לחץ לאורך זמן. חזור מהקצה השני.
עם השסתוםחצי פתוח, שני הקצוות סגורים, והחדר מלא במדיום, בודקים נזילות באריזה ובאיטם.
3️⃣ שסתום כדור תלת-כיווני
יש לבדוק בכל עמדות המיתוג כדי להבטיח שלמות איטום.

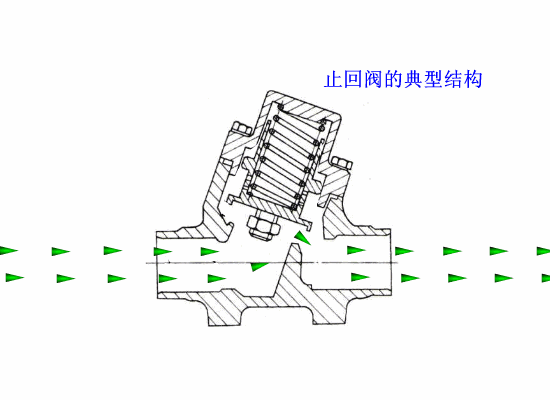

🔵 בדוק בדיקת שסתום
הרם שסתומי בדיקהצריך להיות ציר הדיסק שלהם במצב אנכי.
שסתומי בדיקת נדנדהצריך להיות ציר הערוץ שלהם כמעט מקביל לקרקע.
מבחן חוזק: הציג את מדיום הבדיקה מה-צד כניסה, שמירת הסגירה של השקע. אם אין דליפה בגוף השסתום ובמצנפת, היא עוברת.
מבחן חותם: הציג מדיום מה-צד מוצא, בדוק אם יש דליפה על משטח האיטום, האריזה ואטם.

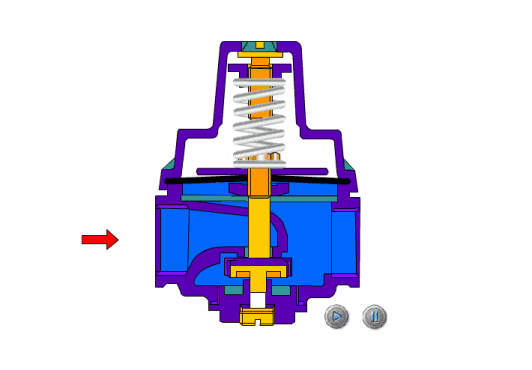

🟢 בדיקת שסתום הקלה בלחץ
מבוצעות בדיקות חוזק 1לפני או אחרי ההרכבהו משך הבדיקה תלוי בגודל:
Dn <50 מ"מ ➝דקה אחת
Dn 65-150 mm ➝גדול יותר או שווה ל -2 דקות
Dn> 150 מ"מ ➝גדול יותר או שווה ל 3 דקות
מבחן איטום 2ות
אוויר\/מים: 1.1 × לחץ נומינלי.
קִיטוֹר: לחץ הפעלה מקסימלי בטמפרטורת העבודה.
כוונו בהדרגה את בורג המסדיר כדי לבדוק אם לחץ השקע משתנהבצורה חלקה ורציפהבלי להתעכב.
עֲבוּרשסתומי הקלה בלחץ קיטורלאחר התאמת לחץ הכניסה, סגור את שסתום הכיבוי. לחץ השקע צריך להישאר בגבולות מוגדרים עבור2 דקות.

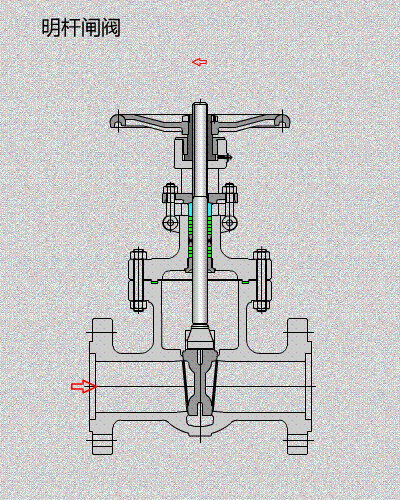

🟠 בדיקות שסתום שער
מבחן חוזק 1ות 1 זהה לזה של שסתומי גלובוס.
2️⃣ מבחני חותם:
שיטה 1 (מבחן לחץ ביניים):העלה לחץ פנימי לרמה שצוינה, סגור את השער ובדוק בשני הצדדים דליפה.
שיטה 2:לחץ על הלחץ על השסתום, ואזהסר את הצלחת העיוורתבצד אחד כדי לבדוק את החותם. הפוך את השסתום וחזור.
יש לבדוק אריזה ואיטום אטם לפני איטום המושב.

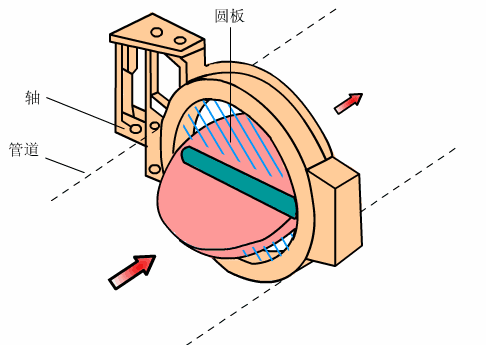

🟣 בדיקת שסתומי פרפר
מבחן חוזק 1ות 1 זהה לזה של שסתומי גלובוס.
מבחן חותם 2ות
להציג מדיום מבחן מה-צד כניסה, שמירה על דיסק הפרפרלִפְתוֹחַתוך כדי איטום השקע.
הגדל את הלחץ לרמה שצוינה ובדוק אם יש דליפות באריזה ובחותמות אחרות.
סגור את הדיסק, פתח את השקע ובדוק את איטום הדיסק.
(שסתומי פרפר המשמשים לוויסות זרימה עשויים שלא לדרוש בדיקת חותם.)

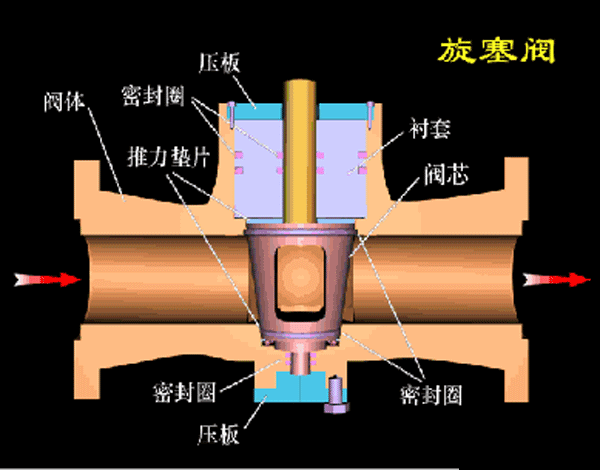

🟤 בדיקת שסתום תקע
מבחן חוזק 1ותסובב את התקעלכל עמדות העבודה, ובדוק לדליפות.
מבחן חותם 2ות
שסתומי תקע דו כיווניים: השווה את הלחץ בחדר ובמעבר, ואזסובב את התקע למצב הסגורובדוק אם יש דליפות.
שסתומי תקע תלת-כיווניים וארבעה כיוונים: השווה את הלחץ ובדוק את כל המיקומים הסגורים.
💡 עבור שסתומי תקע גז, השתמש באוויר בלחץ עבודה של 1.25 × לבדיקת האיטום.

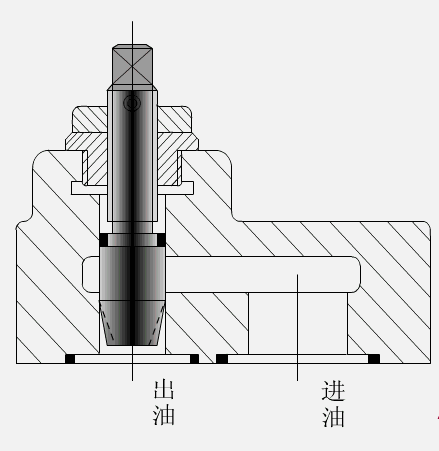

🟠 בדיקות שסתום גלובוס
מבחן חוזק 1ות 1: פתח את השסתום במלואו, הזרק את המדיום ובדוק אם יש דליפות בגוף השסתום ובמצנפת.
מבחן חותם 2ות
גזע השסתום צריך להיותאֲנָכִי.
להציג מדיום מבחן ממתחת לדיסק השסתום, בדוק את האריזה ואת האטם.
סגור את הדיסק ובדוק אם יש דליפות מצד השקע.
אם יש צורך בבדיקות חוזק וגם חותמות, בצע תחילה את מבחן החוזק, ואז הוריד את הלחץ לרמת מבחן האיטום.
💡 Takeaway:שסתומים שונים דורשים שונהבדיקת לחץשיטות להבטיח בטיחות וביצועים. בחירת נהלי הבדיקה הנכונים היא קריטית למניעת תקלות ביישומים תעשייתיים.
